变频供水机组
格兰富标准供水机组
添加时间:2019-01-22

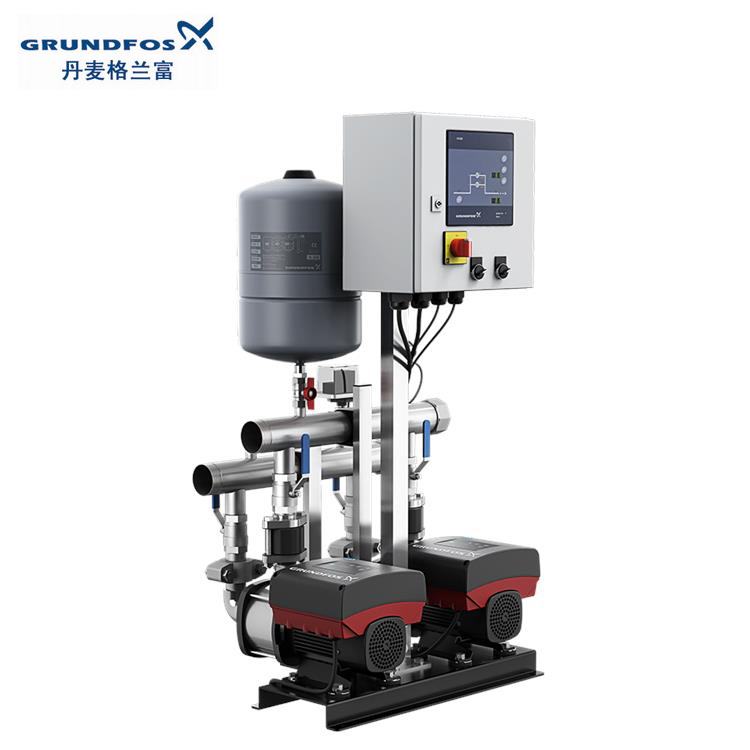

格兰富标准供水机组(图1)

增压器系统由格兰富设计和制造。 位于普通基板上,出厂前进行完整组装和测试,做好水电连接准备。

所有泵均为格兰富CME泵,配备内置频率驱动器,以并行方式连接,以串级方式运行。


该增压器通过连续调节泵速维持恒压,启动和停止泵以达到所需流量。


系统组成如下:

2卧式多级泵配备内置变频器,类型CME10-2I

吸入和排出歧管位于EN/DIN 1.4301/ AISI 304内

每台泵一个止逆阀,标准位于排出侧。

每台泵两个隔离阀和锁紧圈,以便对泵进行维护和检查。

隔膜罐容量为24 升升。

压力传感器和计量器。

CU323 泵控制器用于串行控制并行耦合泵。


可选设备:

冗余主传感器

缺水保护

位于吸入侧的止逆阀。

用于LON、BACnet、Modbus 和 GSM的通信模块

相故障监控

警示灯

声音告警

外部转换器

高/低液位告警

系统运行指示灯

告警指示灯


附件:

液位开关5米电缆

液位开关10米电缆


CU323 泵控制器的功能和特性:

恒压控制

自动串级控制

泵间自动替换

停止功能

高压保护

传感器故障保护

电机保护

备用泵

自动显示锁定

外部启动/停止(无电势触点)

2台显示器用于设置点和过程值,便于使用HMI

2个数字输出

泵的自动/手动控制

格兰富总线通信;

可选安全水箱填充顺序

可以选择入口传感器对入口压力进行监控


技术数据: 额定流量: 24 m³/h 额定水头: 35.4 米 液体温度: 0 – 60 °C 最大压力 : 10 巴

泵材料: EN/DIN 1.4301/ AISI 304 轴密封: AQQE (SiC/SiC/EPDM)

电源: 380-415 V IP 等级 IP54

CME 泵的启动方法: 电子 CME泵的功率: 2.2 千瓦

歧管连接的尺寸: R 2 1/2 净重: 158 千克 毛重: 199 千克
